Scripts для SMP C#

Детали: Скрипт перебирает ВСЕ объекты в модели и принудительно записывает их идентификатор Renga в свойство с именем "Element ID".
❗ Не путайте Renga ID с Уникальным идентификатором

Детали: Значение записывается в свойство с точным именем "IfcGUID".

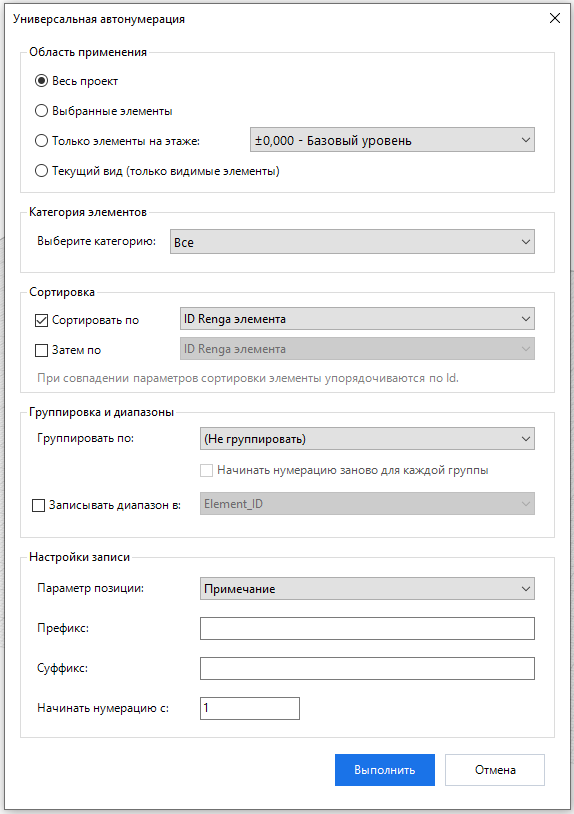

Детали: Результат записывается в пользовательское свойство, которое вы укажете в интерфейсе. Поддерживается группировка — элементы с одинаковым значением базового параметра получат одинаковый номер.

Детали: Скрипт работает с осями на 3D Виде (в самой модели). Скрипт в фоновом режиме выгружает оси во временный IFC-файл в системную папку Temp для точного получения их геометрических координат (точек X, Y). Это позволяет математическому алгоритму безошибочно отличать горизонтальные оси от вертикальных (по дельте длины), а также сортировать их строго по порядку: слева-направо (для вертикальных) и снизу-вверх (для горизонтальных) независимо от порядка их создания или выделения. Новые имена записываются в системный параметр «Обозначение оси». Временный IFC-файл удаляется автоматически.
Из алфавита строго исключаются недопустимые ГОСТом буквы (Ё, З, Й, О, Ч, Ъ, Ы, Ь).

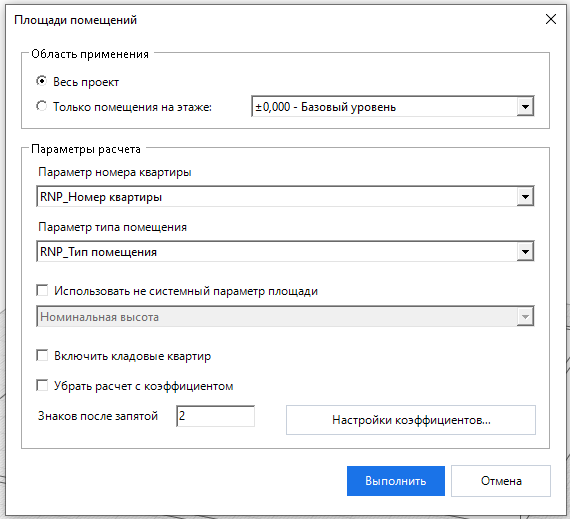

Детали: Скрипт собирает все помещения модели и группирует их по номерам квартир (со встроенной защитой от слияния одинаковых номеров на разных этажах). На основе свойства «Тип помещения» скрипт по встроенному словарю (сохраняемому в файле ratio.json) определяет категорию (Жилое, Летнее, Прочее) и применяет соответствующий коэффициент (например, 0.5 для лоджии, 0.3 для балкона).
• Для каждого помещения должны быть предусмотрены следующие свойства:
• RNP_Коэффициент площади [Тип: Действенное число]
• RNP_Площадь с коэффициентом [Тип: Действенное число]
• RNP_Площадь квартиры общая [Тип: Действенное число] (общая площадь с учетом понижающих коэффициентов летних помещений)
• RNP_Площадь квартиры жилая [Тип: Действенное число] (сумма только «Жилых комнат», спален и т.д.)
• RNP_Площадь квартиры с лоджией и балконом без коэфф. [Тип: Действенное число] (полная геометрическая сумма без коэффициентов)
• RNP_Площадь квартиры [Тип: Действенное число] (основная площадь без учета летних помещений)
• RNP_Число комнат [Тип: Целое]
• RNP_Индекс помещения [Тип: Строка] (заполняется автоматически в формате отметка уровня_номер квартиры_номер комнаты)
• RNP_Тип помещения [Тип: Целое]
• RNP_ Номер квартиры [Тип: Целое]
❗ Если данные свойства отсутствуют скрипт выдаст предупреждение.

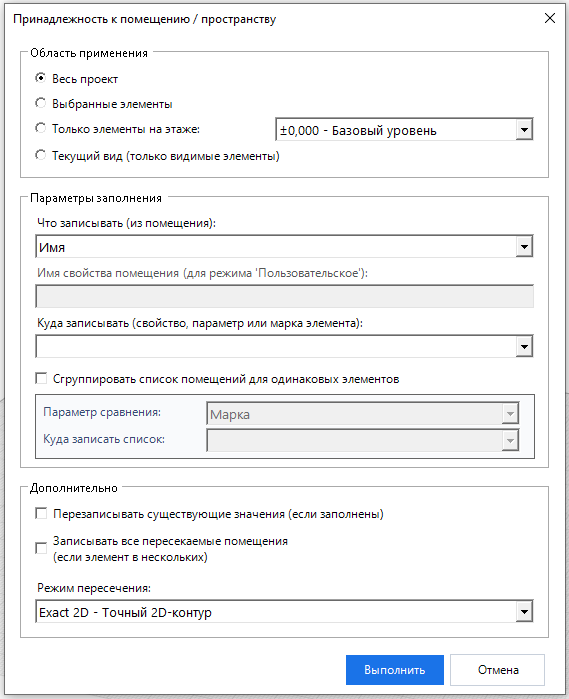

Детали: Скрипт в фоновом режиме выгружает 3D-габариты (Bounding Box) элементов и точные 2D-полигоны помещений. Для определения принадлежности доступно 4 математических алгоритма на выбор:
• Exact 2D (Точный 2D-контур) — самый точный и рекомендуемый по умолчанию метод. Скрипт строит точный многоугольник помещения по его реальным вершинам (с учетом всех ниш и изгибов стен) и проверяет пересечение алгоритмом Ray-casting (испускания лучей). Учитывается также координата Z (помещение должно перекрывать объект по высоте).
• Full (Полностью внутри) — жесткое правило: габаритный 3D-контейнер элемента должен на 100% находиться внутри габаритов помещения.
• Center (Центр внутри) — достаточно, чтобы центральная точка объекта попадала в помещение. Отлично подходит для окон и дверей, которые установлены на границе в наружных стенах.
• Intersect (Частичное касание) — фиксирует принадлежность при любом физическом пересечении габаритов, даже если элемент сильно выступает за пределы комнаты.

Детали: Скрипт создает рядом с файлом проекта *.rnp новую папку с именем самого проекта [Имя проекта]. Каждый раздел чертежей экспортируется в эту папку в виде отдельного PDF-файла с именем формата [Имя проекта]_[Имя раздела].pdf.
Проект обязательно должен быть сохранен.

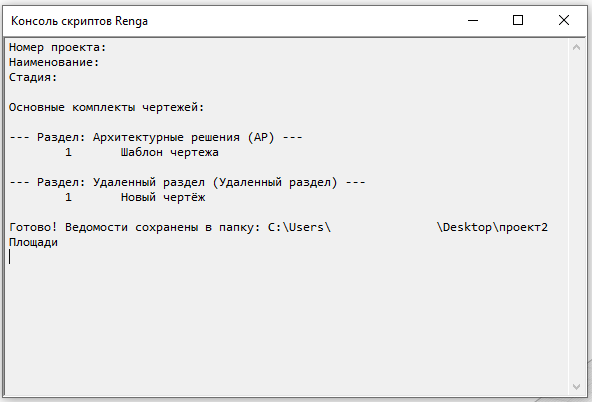

Детали: Скрипт работает только с сохраненными проектами. Он создает папку с именем вашего проекта (в той же директории, где лежит файл *.rnp и внутри нее формирует текстовый файл [Имя проекта].txt.
В файл записывается шифр проекта, наименование, стадия и полный перечень основных комплектов чертежей.

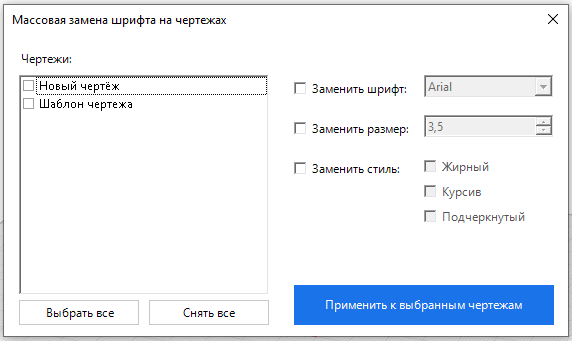

Детали: Скрипт работает только с элементом Текст на чертеже. Он перебирает выделенные пользователем листы, находит все тексты и заменяет им параметры. *Примечание: шрифты внутри Спецификаций, Таблиц, Рамок (штампов) и Меток не заменяются.

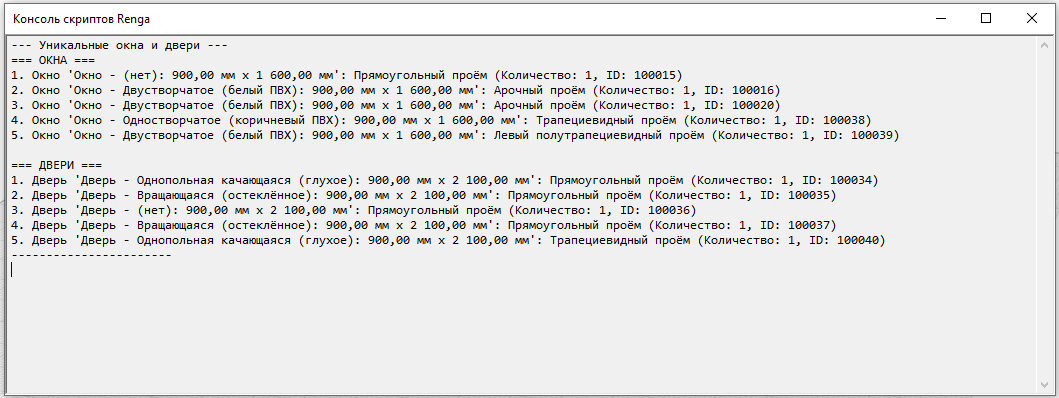

Детали: Вся вычисленная информация выводится в специальное текстовое Окно Консоли.
Скрипт не перезаписывает свойства модели самостоятельно, а служит мощным инструментом диагностики параметров окон и дверей.

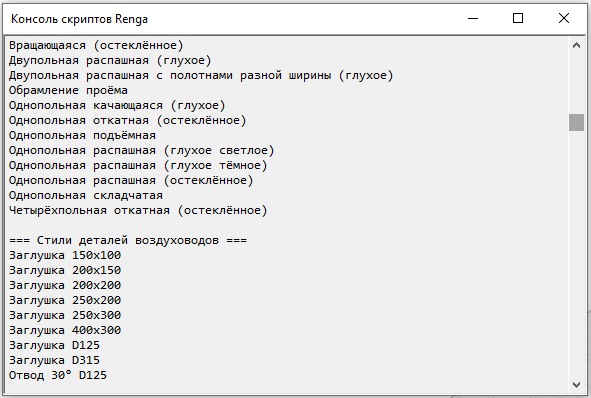

Детали: Файл будет сохранен в ту же папку, где лежит файл проекта *.rnp, под именем [Имя проекта]_Стили.txt.

Детали: Результат работы скрипта выводится в окно консоли.

Детали: ID проект – это уникальный идентификатор проекта.
ID сессии – это уникальным идентификатором рабочей сессии, используется для работы с Renga Collaboration Server и задает имя для в файлах Журнала действия проекта.

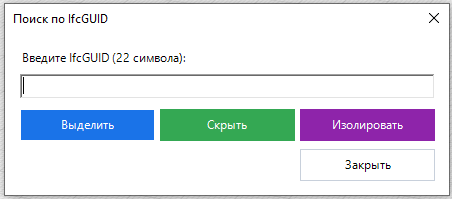

Детали: Скрипт позволяет найти в модели элемент по IfcGUID и произвести с ним следующие действия:
• Выделить элемент на 3D Виде.
• Скрыть элемент на 3D Виде.
• Изолировать элемент на 3D Виде.
❗ Не путайте IfcGUID, который имеется в IFC файлах модели с Renga ID и Уникальным идентификатором.

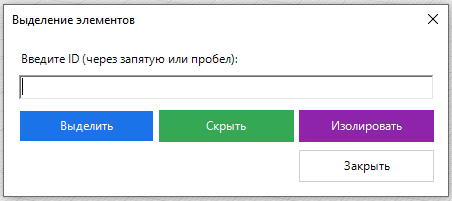

Детали: Скрипт позволяет найти в модели элемент по Renga ID и произвести с ним следующие действия:
• Выделить элемент на 3D Виде.
• Скрыть элемент на 3D Виде.
• Изолировать элемент на 3D Виде.
❗ Не путайте Renga ID с IfcGUID и Уникальным идентификатором.

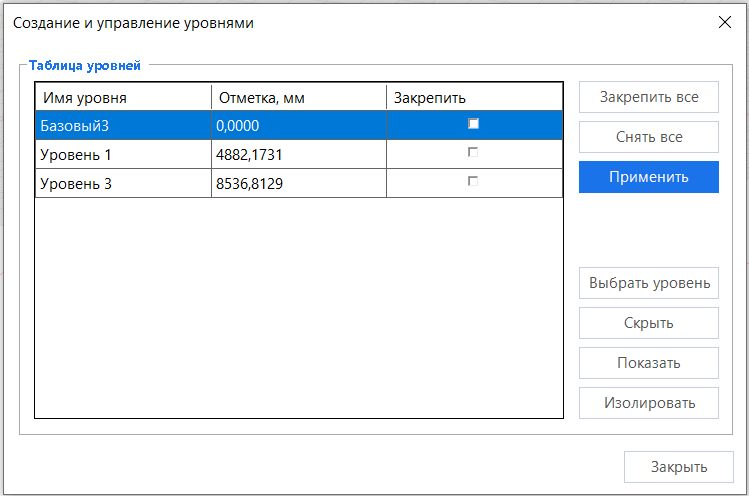

Детали: Скрипт собирает все уровни модели в удобную таблицу. Позволяет массово или единично закреплять уровни от случайных изменений. Кнопки управления видимостью работают напрямую с активным 3D видом, скрывая или показывая физические объекты. Окно не блокирует работы программы Renga.
❗ Редактирование отметки уровня заблокировано.

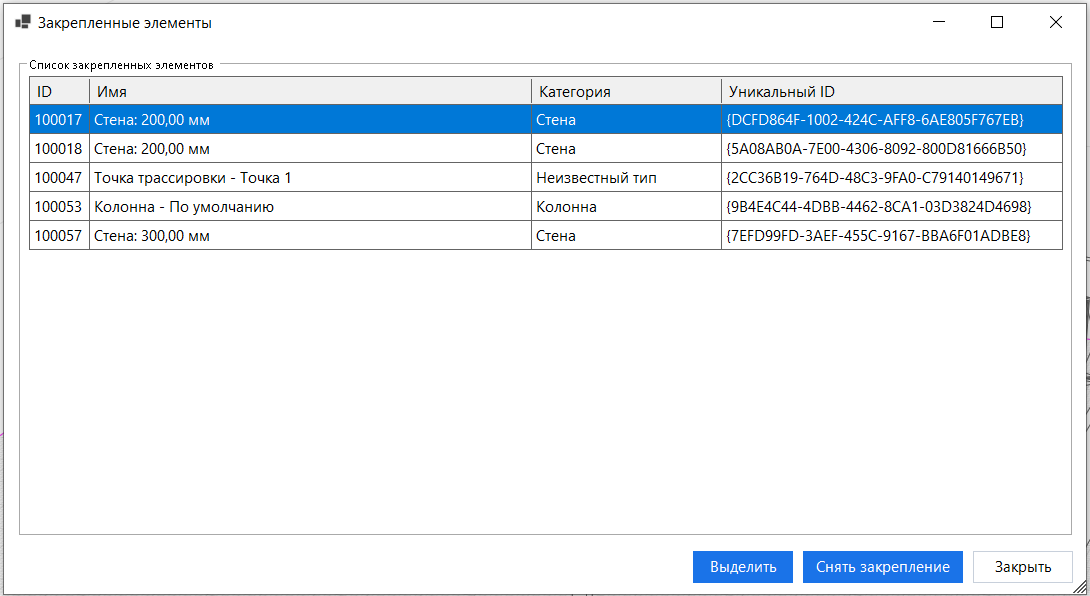

Детали: Скрипт сканирует модель Renga и собирает все элементы со статусом Pinned. Данные выводятся в адаптивную таблицу с указанием ID, имени, категории на русском языке и уникального GUID.

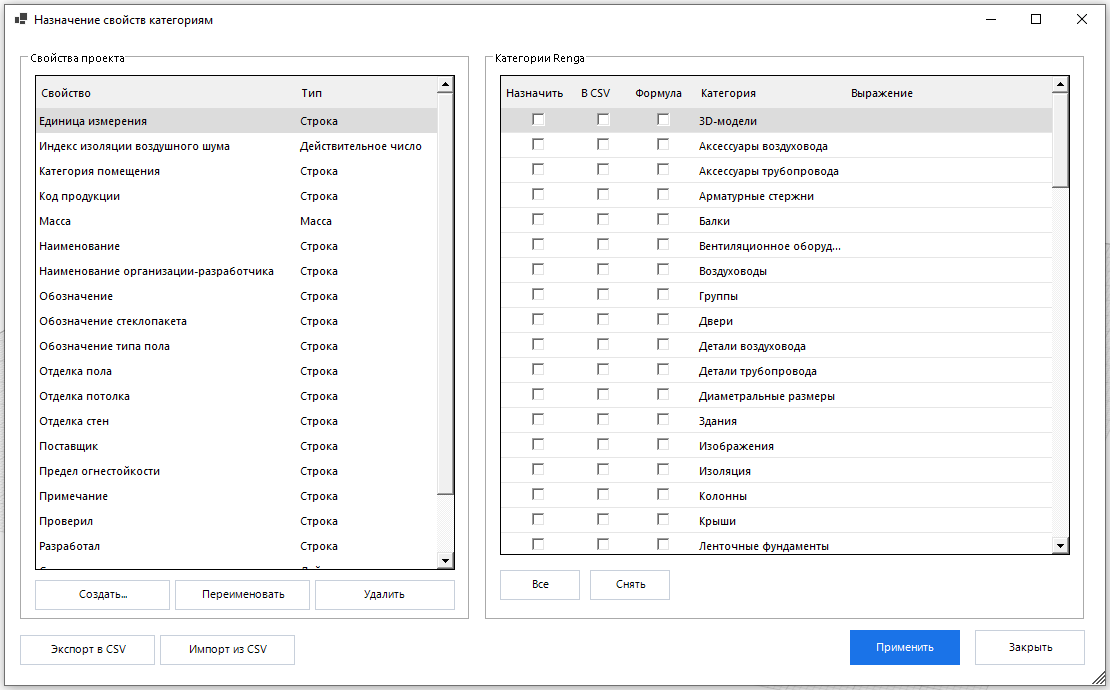

Детали: В левом столбце («Свойства») отображаются все зарегистрированные в проекте свойства и их тип данных. Под списком расположены три кнопки:
• «Создать...» — добавить новое свойство нужного типа.
• «Переименовать» — изменить название уже существующего свойства.
• «Удалить» — полностью удалить свойство из проекта (ВНИМАНИЕ: это стирает все данные этого свойства у всех объектов).
В правом столбце («Категории Renga») производится управление привязкой выбранного свойства к категориям.
❗ Информационная галочка «Формула» (только для чтения) показывает истинное состояние из программы Renga и управлять ей нельзя. При вводе любого текста в столбец «Выражение» данная галочка автоматически ставится, но если удалить введенный текст, галочка не пропадет, так как Renga API сохранит пустое значение и физически не снимет настройку.
Доступны функции «Экспорт в CSV» и «Импорт из CSV» для переноса всех свойств с учетом Выражений.

Детали: Функция полностью стирает все созданные ранее свойства, оставляя только встроенные системные параметры Renga.
❗ Действие необратимо.

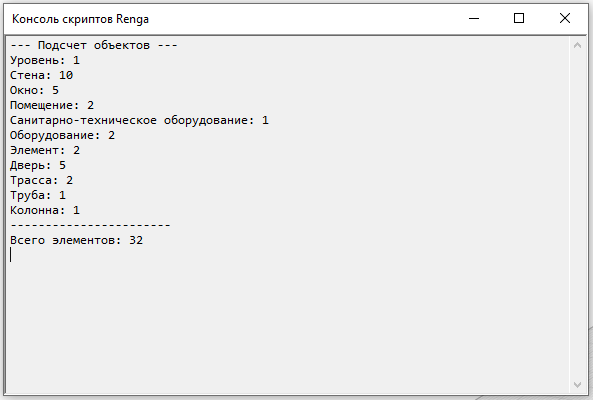

Детали: Скрипт собирает абсолютно все объекты проекта и классифицирует их по системным категориям (Стена, Колонна, Окно, Дверь, Помещение, Труба и т.д.). Внутри каждой категории он дополнительно разделяет элементы по типам (стилям).

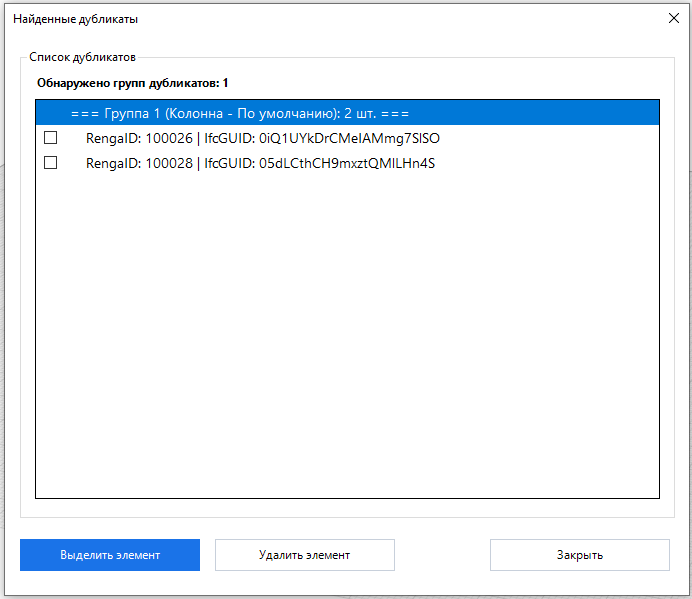

Детали: Скрипт работает в два этапа. Для физических 3D-объектов строятся точные 3D-габариты в памяти. Для элементов без своей экспортируемой геометрии (например, Проемов) скрипт анализирует и сравнивает все их параметры.

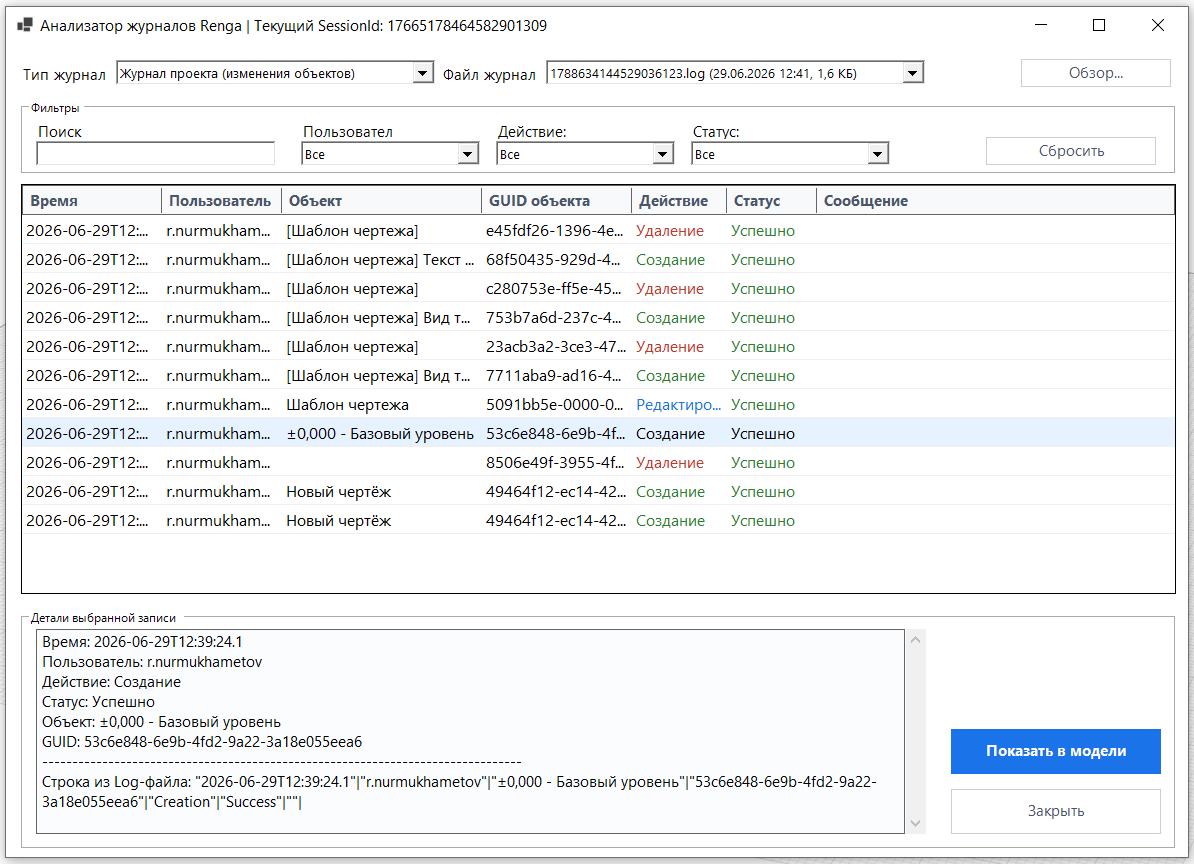

Детали: Скрипт считывает файлы логов в безопасном разделяемом режиме (FileShare.ReadWrite), что позволяет парсить логи в реальном времени параллельно с работой Renga и сервера, не блокируя запись в них.
Скрипт автоматически определяет SessionId текущего открытого проекта и сразу подгружает соответствующий лог-файл.
Форма открывается в немодальном floating-режиме с поддержкой растягивания на весь экран и масштабирования DPI, не блокируя работу в самой программе Renga.
Доступна возможность выделять элементы согласно записям в журнале.

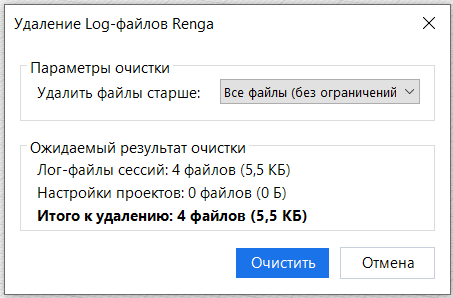

Детали: Скрипт работает с локальной папкой пользователя AppData\Local\Renga Software\Renga Professional (а также стандартной Renga). При сканировании скрипт пропускает и защищает от удаления лог-файл текущей активной сессии ([SessionID].log) и файл настроек открытого в данный момент проекта ([ProjectGUID].json).
❗ Удаление выполняется безвозвратно (в обход Корзины), а файлы, занятые или заблокированные другими процессами в данный момент, автоматически и безопасно пропускаются.

Детали:Интерфейс поддерживает 26 ракурсов. При этом таймер каждые 100 мс считывает текущую позицию камеры и точку фокусировки для отображения текущего положения на кубе.
❗ Если пользователь случайно нажмет на кнопку плагина несколько раз, старый куб будет закрыт и открыт новый.
В интерфейсе реализованы 3 градации цветовой подсветки:
• Зеленый цвет (Активный вид): Камера точно зафиксирована в одном из 26 стандартных ракурсов.
• Желтый цвет (Ближайший вид): Показывает ближайший к текущему положению камеры ракурс.
• Синий цвет (Наведение): Реакция на наведение курсора мыши для удобства выбора зоны.
Доступно меню по правому клику мыши для закрытия штурвала, или выбора вида по текстовому описанию, или изменения Визуального стиля.

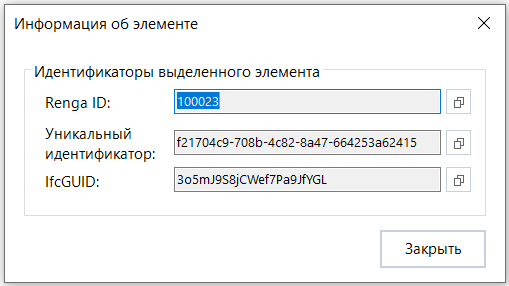

Детали: Скрипт работает только на 3D Виде и доступен только при выбранном элементе.
❗При выборе нескольких элементов отобразит данные самого первого элемента по Renga ID.

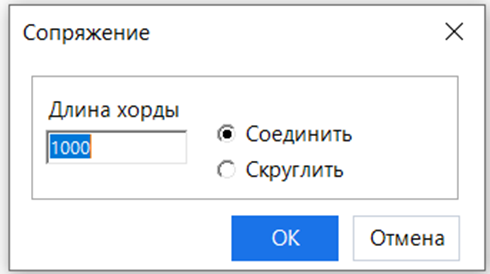

Детали: Скрипт работает с любыми линейными объектами Renga, имеющими 2D или 3D базовую линию (стены, балки, ограждения, 3D-линии, линии чертежа).
Новый (соединительный) объект полностью наследует свойства — привязку к уровню, стиль, все материалы и пользовательские/системные параметры — от того из двух выделенных объектов, который был создан в модели раньше (имеет меньший Renga ID).

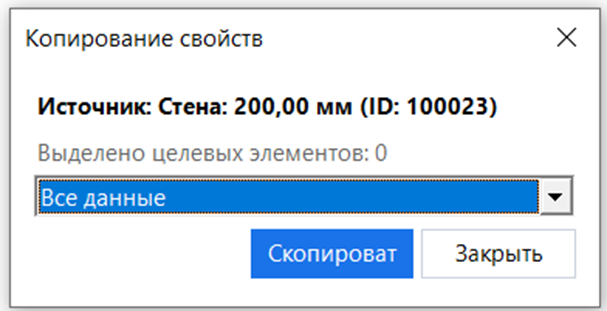

Детали: Скрипт запускается с Панели действий при одном выбранном элементе-источнике.
Копирование применяется строго к элементам той же категории (например, свойства Стены скопируются только на другие Стены).
В скрипте реализована функция выбора режима переноса:
• Все данные.
• Только системные параметры.
• Только пользовательские свойства.
